2025年建筑抗震支架安裝規范和要求
以下是 2025 年建筑抗震支架安裝的一些規范和要求：
-
熟悉圖紙：安裝人員需仔細閱讀施工圖紙，明確抗震支架的安裝位置、形式、數量等要求。
-
現場勘察：對施工現場進行勘察，了解建筑物的結構類型、高度、跨度等參數，以及地震烈度、風力等自然條件。同時，檢查現場的空間、環境條件是否滿足安裝要求，確認有無影響安裝的障礙物。
-
材料和工具準備：根據施工圖紙和方案，準備好符合要求的抗震支架、配件、連接件、緊固件等材料，以及所需的測量工具、安裝工具等。
-
人員組織：組織專業的施工隊伍，明確各人員的職責分工，確保施工安全和質量。
-
支架定位與放線：根據施工圖紙確定支架位置，使用測量工具進行精 確放線，確保支架的安裝位置準確、水平。放線完成后，要進行定位校驗，確保支架的位置和標高符合設計要求。
-
構件安裝：按照施工圖紙和順序，先安裝連接件，確保連接牢固、穩定。在連接件安裝完成后，進行支架主體的安裝，注意保持垂直和水平。安裝過程中，及時緊固緊固件，確保構件之間的連接緊密、可靠。
-

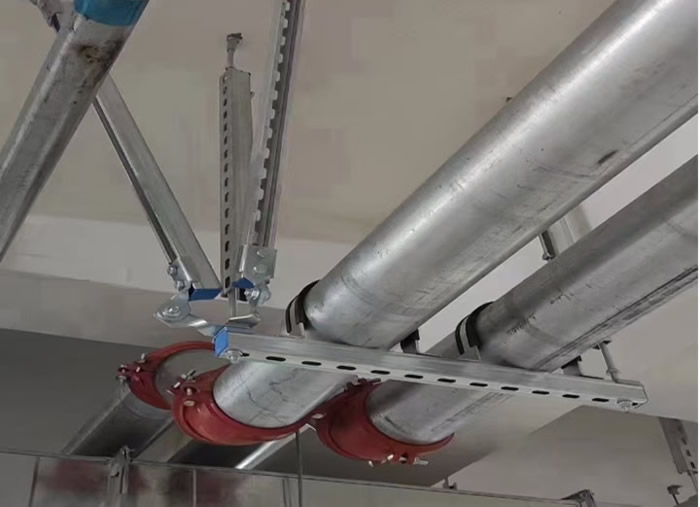

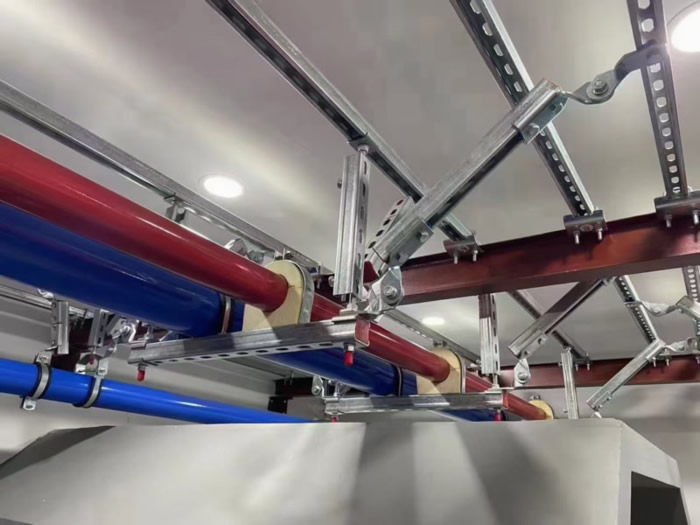

管道、電纜等連接：對于需要安裝抗震支架的管道、電纜等，按照設計要求將其與支架進行連接，確保連接牢固可靠，避免影響抗震效果。例如，保溫管線的抗震吊架管碼需按保溫后的尺寸考慮；用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。
-
角度和間距控制：抗震支架斜撐豎向安裝角度應符合設計要求，且不得小于 30°；抗震支吊架整體安裝間距應符合設計要求，其偏差不應大于 0.2m；斜撐與吊架安裝距離應符合設計要求，并不得大于 0.1m。水平管道在進行 90 度彎曲時，需要安裝抗震支架吊架，其他角度轉彎長度大于抗震設計間距的 1/16 時，需設側向及縱向抗震支吊架。
-
外觀檢查：檢查抗震支架的整體外觀是否平整、美觀，有無變形、損壞等現象，構件表面應平整、潔凈、無氣泡、分層現象。
-
連接緊固性檢查：檢查各連接部位是否牢固，包括螺栓、螺母等緊固件是否擰緊，有無松動現象，確保連接件、吊桿與槽鋼的連接、槽鋼螺母與連接件的扭矩符合設計要求。
-
性能測試：有條件時可進行一些抗震性能的測試或模擬，評估支架在預期地震作用下的穩定性和可靠性。
-
資料驗收：抗震支架工程竣工驗收時，應具備竣工圖、計算書、設計變更文件及其他設計文件；抗震支吊架構件、組件及其他附件的產品質量合格證書，有資質的專業檢測單位性能檢測報告、進場驗收記錄；施工過程中重大技術問題的處理文件，工作文件和變更記錄等其他質量 保障資料。
-
檢驗批劃分與檢查數量：設計、材料和施工條件相同的抗震支吊架工程，同層每 100 套為一個檢驗批，不足 100 套也應劃分為一個獨立的檢驗批；重要機房中的抗震支吊架應劃為一個獨立檢驗批。每個檢驗批，應至少抽查 3 套抗震支吊架；重要機房中的抗震支吊架應全檢。
